Sonraíocht Táirge
|
Ailtireacht
|
Ailtireacht chórais
|
Iomarcaíocht dhúbailte, modh 2001; Oibriú cúltaca te de gach soláthar cumhachta den chóras dé; Sioncrónú sonraí cárta eochair Dualsystem
|
|
Ailtireacht sliseanna
|
ARM + FPGA
|
|
|
Soláthar cumhachta
|
Voltas oibre
|
220VAC±10%
|
|
Feidhm soláthair cumhachta
|
Tá 4 soláthairtí cumhachta DC aschur scoite. Brath agus cosaint voltais agus srutha
|
|
|
Cumarsáid
|
Cineál cumarsáide
|
Iompróir cumhachta
|
|
Leibhéal voltais
|
400 ~ 800VAC
|
|
|
Luas cumarsáide
|
＞20.0kb/s
|
|
|
achar cumarsáide
|
35km
|
|
|
Comhéadan
|
Fáil analógach
|
42 cainéal 4-20mA; soláthar cumhachta lúb; Gach cainéal le feidhm múchadh gníomhach
|
|
Aschur digiteach
|
Tiomáint comhla solenoid 8-chainéil le 24V agus 12W; tá gach cainéal feistithe le cosaint forshrutha, cosaint róthéamh, aiseolas ar stádas tiomáint, agus tiomáint bailiúchán reatha; Tá 12 cainéal feistithe le feidhm múchadh gníomhach
|
|
|
Cumarsáid dhigiteach
|
6 chainéal CAN; 2 chainéal RS422; 8-bhealach RS485
|
|
|
Uachtarach
ríomhaire
|
ríomhaire uachtarach
|
Cumraigh an ríomhaire uachtarach, diagnóisic cianda, uasghrádú firmware cianda
|
|
Feidhmiúil
sábháilteacht
|
Lúb
|
Is é Signalis brú na dtrí chainéal PT. Nuair a bhíonn an brú os a chionn, stoptar na ceithre chainéal comhla solenoid i gcás éigeandála
|
|
Grád
|
SIL3
|
|
|
Institiúidí
|
Cumann Aicmithe na hIorua(DNV)
|
|
|
Deimhnithe
|
Caighdeán
|
Cuimsíonn API STD 17F-2023 teocht, creathadh, turraing, agus comhoiriúnacht leictreamaighnéadach
|
|
I institiúidí
|
Cumann Aicmithe na hIorua(DNV)
|
Buntáistí agus Gnéithe

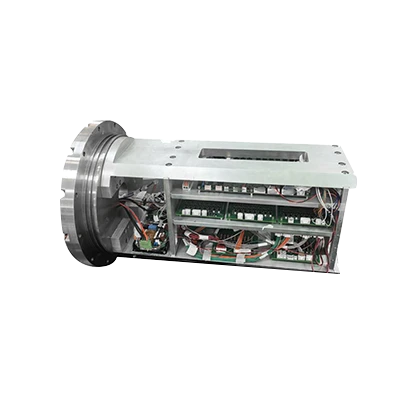

Is éard atá i gcóras boird rialaithe HSEM ag HELI ná 11 bord lena n-áirítear príomhrialú, soláthar cumhachta, cumarsáid agus tiomáint. Ailtireacht ARM+FPGA, córas cúltaca te dúbailte as feidhm, clúdach iomlán ar an gcóras diagnóisithe lochtanna. Tacaíonn sé le suas le 42 cainéal de bhailiúchán reatha 4-20mA, 48 cainéal d’aschur tiomántán comhla solenóideach, agus 16 chainéal cumarsáide diait. Fuair an fo-mhodúl cumarsáide iompróra 20kb/s leis an stáisiún rialaithe dromchla an tuarascáil ríomh leibhéal sábháilteachta SLL3 arna eisiúint ag DNV agus chríochnaigh sé féintástáil chaighdeán API-17
Subsea production system (SPS) is the core equipment of deep-sea oil and gas development. As oil and gas explorationexpands to deep seas (>1500 m) agus farraigí ultra-doimhneacht, bíonn modhanna rialaithe traidisiúnta ag brath ar ardáin dromchla agus aghaidh á tabhairt ar chostais arda agus ar fhreagairt mhoillithe. Chun na fadhbanna thuas a réiteach. Tá an modúl rialaithe leictreonaigh SEM tagtha chun cinn mar inchinn chliste" córais táirgthe faoi uisce.
Faoi láthair, tá táirgí gaolmhara sa tSín a bhfuil pas faighte acu i ndeimhniú API DNy, mar shampla CNOOc agus HarbinEngineering. Mar sin féin, níl táirgí SEM ach amháin ag monaróirí eachtracha, ar nós ABB agus Aker-Solution, a chomhlíonann na caighdeáin leibhéal sábháilteachta SLL3.
Tá sé de fhreagracht ar Heli Tech Energy Co., Ltd. dul i ngleic le bacanna teicneolaíochta eachtracha agus logánú príomh-chomhpháirteanna agus córais sa tionscal peitriliam a bhaint amach. Faoi láthair, tá an tuarascáil ríomh leibhéal sábháilteachta SIL3 arna eisiúint ag DNV (an chéad cheann sa tSín) faighte ag an modúl leictreonach faoi uisce a dhear agus a mhonaraigh Our com company, agus chríochnaigh sé an féintástáil ar chaighdeán API-17.Léigh Tuilleadh
CCanna
C: Cad iad na caighdeáin deimhnithe sábháilteachta a chomhlíonann córas rialaithe HSEM, agus an bhfuil na doiciméid deimhniúcháin ar fáil le fíorú?
A: Buaileann córas rialaithe HSEM anCaighdeán leibhéal sábháilteachta SIL3agus go gcomhlíonann sé ceanglais Chonradh na GaeilgeAPI-17 caighdeánach. Tá an tuarascáil oifigiúil ríomh SIL3 arna eisiúint ag DNV agus an tuarascáil tástála comhlíonta API-17 ar fáil lena n-athbhreithniú ach iad a iarraidh.
C: An féidir córas rialaithe HSEM a chomhtháthú le trealamh an chórais táirgthe fomhuirí (SPS) atá ann cheana féin, agus cad iad na prótacail chumarsáide a thacaíonn sé?
A: Tá, tá córas rialaithe HSEM deartha le haghaidh comhtháthú gan uaim le trealamh córas táirgthe fomhuirí príomhshrutha. Tacaíonn sé le prótacail thionsclaíocha choiteanna ar nós EtherCAT, MODBUS, agus na prótacail chumarsáide a shonraítear i gcaighdeáin API, lena n-áirithítear comhoiriúnacht le hardáin rialaithe ar-láithreáin.
C: An dtacaíonn córas rialaithe HSEM le monatóireacht agus cothabháil iargúlta, agus cad iad na coinníollacha teicniúla atá ag teastáil don fheidhm seo?
A: Tá an córas rialaithe HSEM feistithe le modúl cianrochtana ailtireachta B/S, a thacaíonn le monatóireacht sonraí fíor-ama, diagnóis lochtanna agus coigeartú cianpharaiméadair. Chun an fheidhm seo a chumasú, ní gá don chóras ar an suíomh ach na bunriachtanais nascachta líonra a chomhlíonadh, agus comhlíonann an próiseas tarchuir sonraí caighdeáin criptithe slándála an tionscail chun slándáil sonraí a chinntiú.
C: An bhfuil páirteanna breise do chóras rialaithe HSEM ar fáil go háitiúil, agus cé chomh fada is atá an t-am luaidhe le haghaidh soláthar páirteanna breise práinneach?
A: Tá córas soláthair páirteanna spártha iomlán bunaithe againn, le páirteanna breise coitianta a stóráiltear i stórais áitiúla le haghaidh rochtain tapaidh. Is é an t-am luaidhe le haghaidh seachadadh rialta páirteanna breise laistigh de 7 lá oibre, agus le haghaidh iarratais phráinneacha páirteanna spártha, is féidir linn seirbhísí seachadta éigeandála a sholáthar laistigh de 48 uair an chloig i réigiúin atá clúdaithe ag ár líonra seirbhíse.
